Beschrijving
Deze dubbelwandig geïsoleerde dakdoorvoer van het merk Holetherm is van RVS. De totale lengte van de dakdoorvoer is 75 cm
De dubbelwandig geïsoleerde buis voorkomt dat er brandgevaar is bij de doorvoer door het dak. De buitendiameter van de buis is 200 mm, de binnenpijp is 150 mm. Aan de onderkant van de dakdoorvoer zit een verloop van dubbelwandig naar enkelwandige buis, vanaf hier kunt u met enkelwandige buis de kachel aansluiten.
De plakplaat moet in de dakbedekking waterdicht gemonteerd worden en kan ook kleiner gemaakt worden met een zink of blikschaar.
De dakdoorvoer wordt aan de onderkant van het plafond vastgezet met een meegeleverde plafondbeugel die het groter gezaagde gat in het plafond fraai afdicht. De ruimte tussen de dubbelwandige buis en het gat in het dak moet opgevuld worden met de steenwol die met de dakdoorvoer wordt meegeleverd.
Bij de dakdoorvoer wordt er een handleiding meegeleverd.
De dakdoorvoer bestaat uit de onderstaande onderdelen:
- 50 cm geisoleerde buis dubbelwandig RVS 150/200 mm

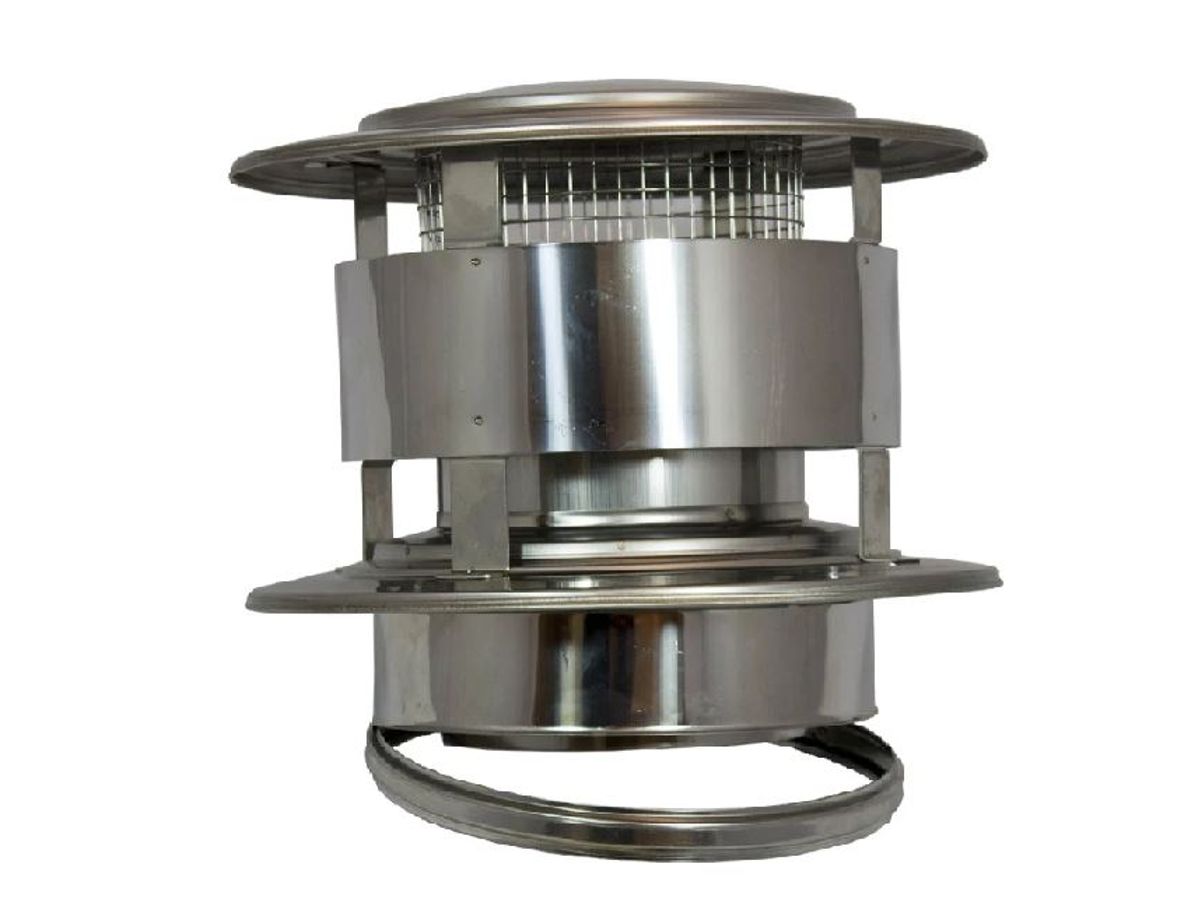

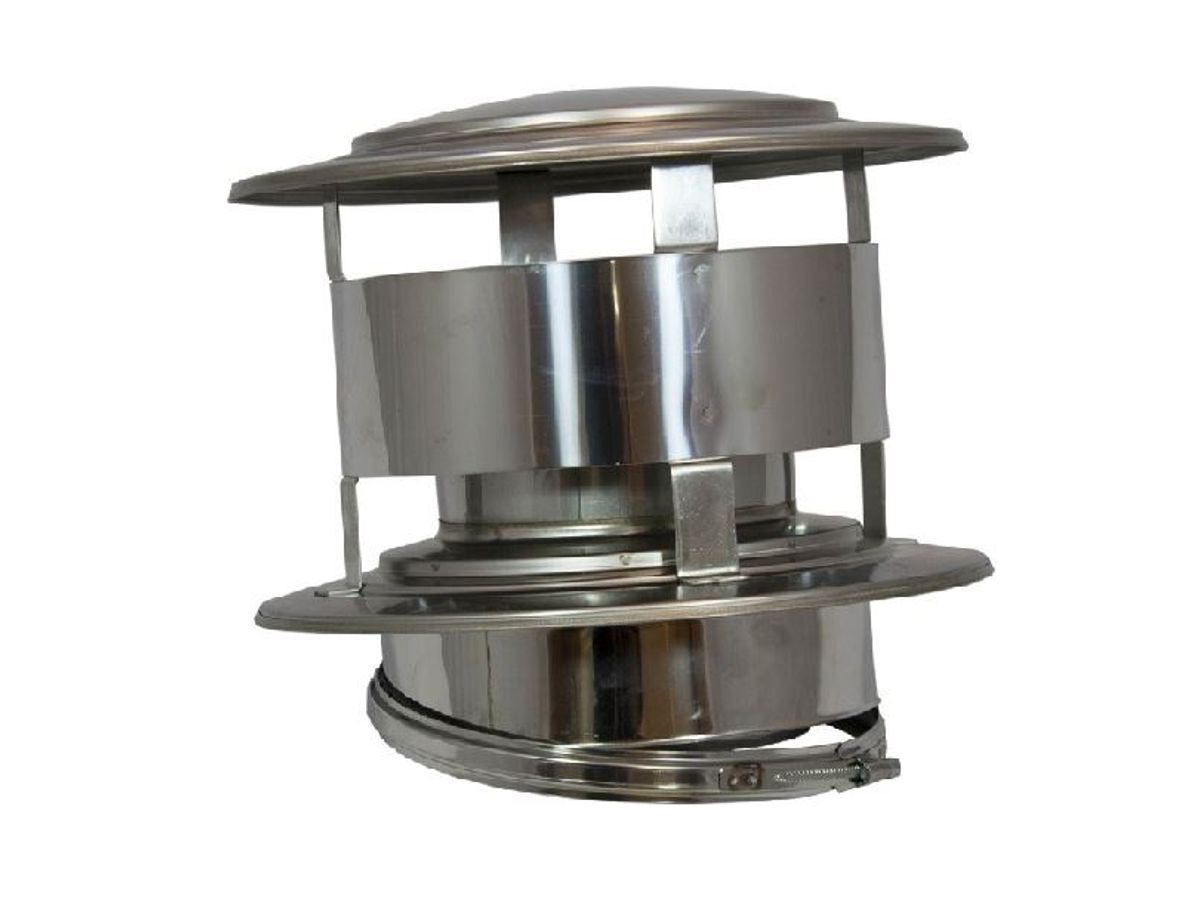

- Trekkende Kap RVS, met of zonder vonkenvanger.
- Plakplaat RVS
- Stormkraag RVS
- Montagesteun
- Isolatiemateriaal
- Verloop op enkelwandig RVS 150 mm
- Montageinstructie / handleiding.

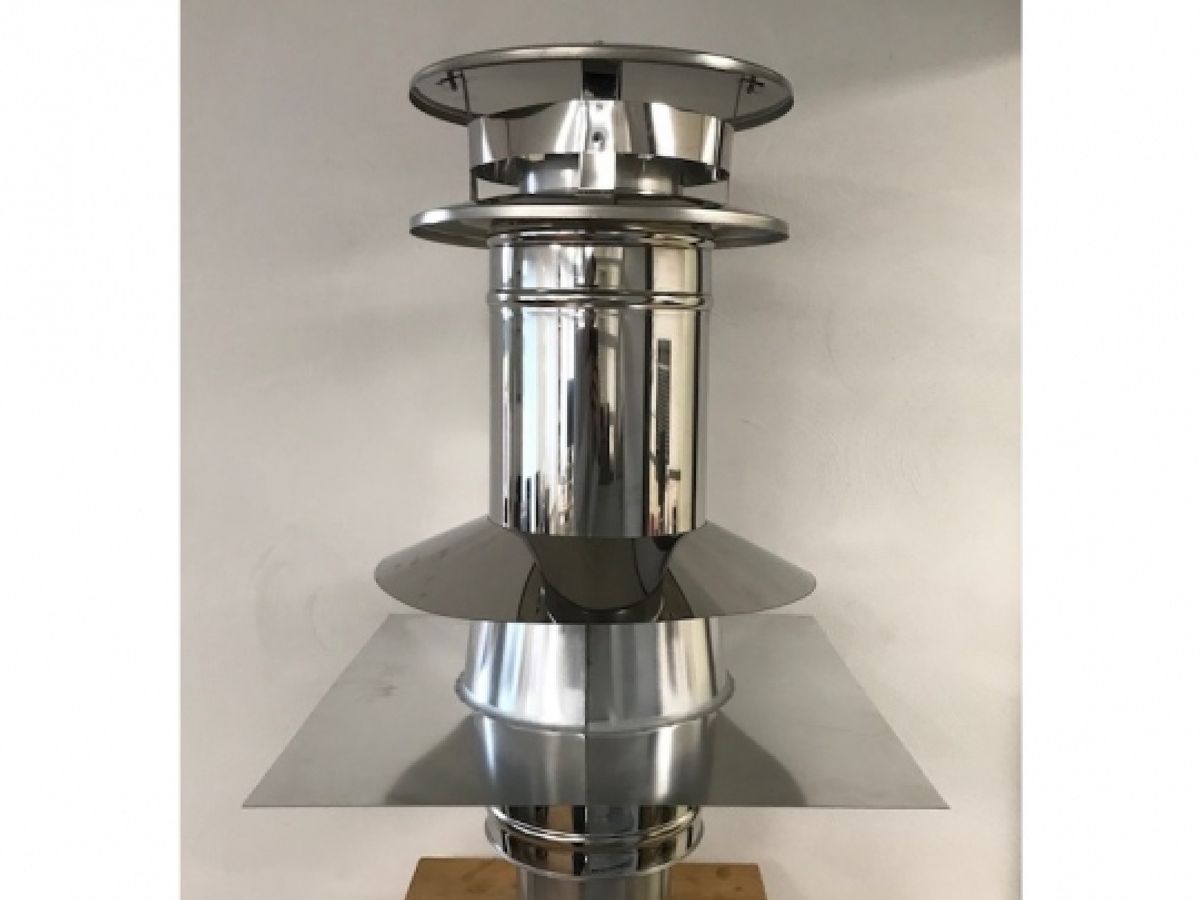

De afbeelding betreft een dakdoorvoer met 50 cm dubbelwandige buis, de totale lengte van de dakdoorvoer is 75 cm.
